三葉羅茨鼓風機維修拆卸步驟安裝圖解說明教程

文章出處：羅茨風機廠家發布時間：2021-11-03 點擊數：

三葉羅茨鼓風機維修拆解步驟

三葉羅茨鼓風機由機頭和電機組成，電機一般都是廠家定制好，有問題直接發回廠家返修，羅茨風機故障則需要有經驗的師傅來拆解維修即可，機頭部分由消音器、墻板、機殼、主動葉輪、從動葉輪、主動從動齒輪、主副油箱、軸承等組成，那么我們拆解的時候應該由外到內，從上到下進行拆解，組裝的時候則需要反過順序來安裝。為了方便大家了解，下面是圖文并用的解說方式，希望能給您帶來幫助。

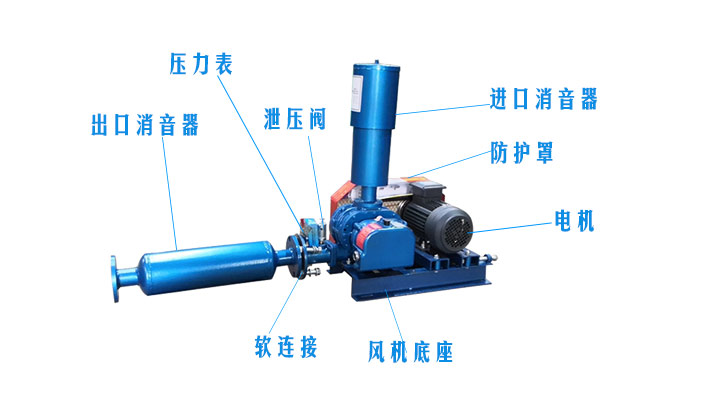

三葉羅茨鼓風機結構圖說明

1.拆解三葉羅茨鼓風機

拆消聲器、潤滑油及冷卻水管

分離聯軸器，拆開地腳螺絲。

吊出風機。

拆開聯軸器和端蓋。

齒輪間隙，轉子間隙，轉子與墻板間隙轉子與殼體間隙。

氣封厚度，若厚度磨損較多則要更換。

拆卸同步齒輪：用專用液壓泵把齒輪拆出。

依次拆卸軸承，軸承座及氣封。

拆墻板（拆卸墻板應把風機立起）。

吊出轉子。

三葉羅茨鼓風機維修拆解圖文教程

2.清潔配件

清理轉子表面灰垢，檢查各部位間隙，并與標準數據比較，是否損壞。

清洗其它部件（機殼，墻板)

3.安裝三葉羅茨鼓風機

回裝一面墻板，并立起。

吊入兩轉子，再回裝另一面墻板。

回裝氣封，軸承座，軸承。

回裝齒輪，并同時調整轉子的各位置間隙：轉子之間0.35－0.45mm；同步齒輪嚙合間隙0.08－0.16mm。

然后用液壓泵把齒輪壓入。

測量止推間隙：轉子與止推端墻板間0.3－0.4mm；另外，轉子與傳動端墻板間必須大于另一則0.5mm以上。測量轉子間隙：根據轉子各葉片間間隙（0.35－0.45mm）分別用塞尺測出，轉子與殼體間隙（0.3－0.4mm），轉子與墻板間隙，并記錄下來。

回裝聯軸器和端蓋。

就位：就位于原機座，擰緊地腳螺絲。

回裝各附屬管線，法蘭螺絲。

注釋：如果三葉羅茨鼓風機遇到故障，沒有專業技術員請不要自己拆解，可以聯系我們指導拆解安裝，或者發回羅茨風機廠家，以免造成不可挽回的損失。

以上就是三葉羅茨鼓風機維修拆卸步驟安裝圖解說明教程的具體內容了，您了解了嗎？希望能給您帶來幫助。
